Tomadas e Interruptores



  TOMADAS E INTERRUPTORES

As tomadas e os interruptores estão cada vez mais modernos e com designers mais sofisticados. Os interruptores podem ser com comandos para controlar várias iluminarias de um único local ou de locais diferentes.

Apesar das diversas funcionalidades a estrutura é a mesma: suporte, placa/espelho e módulo. O suporte é a parte de trás da tomada, que é instalada na parede e fixada com parafusos, a placa é a peça que fica aparente, cobre o suporte, e os módulos são as “teclas” que são usadas. Essas teclas podem ser para carregadores USB, cabo de TV, cabo de internet, ligar/desligar lâmpadas, dimmer, campainha, etc.

TIPOS DE TOMADAS ELÉTRICAS

Tomada com plug Tipo C

O plugue elétrico Tipo C é um plugue de dois fios que possui dois pinos redondos. Ele se encaixa em qualquer tomada que aceita contatos redondos de 4.0 a 4.8 mm em centros de 19 mm. No Brasil, esse tipo de tomada foi sendo substituído pelas com plug do tipo N, de três pinos, que funcionam perfeitamente com os plugues tipo C.

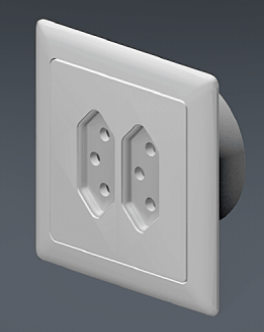

Tomada com plug tipo N

Existem duas variações do plugue Tipo N: de 10 amps e outra de 20 amps. A versão de 10 ampères possui dois pinos redondos de 4 mm de espessura e um pino de aterramento. A versão de 20 ampères, usada para aparelhos mais pesados, tem dois pinos redondos de 4,8 mm de diâmetro e um pino de aterramento.

      TIPOS DE INTERRUPTORES ELÉTRICOS

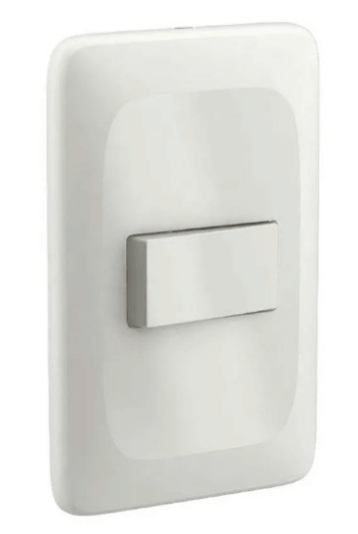

Interruptor de polo único

É usado para interromper a conexão entre dois terminais. Também conhecido como interruptor articulado, o interruptor de polo único é o tipo mais comum e controlam um aparelho de um único local. Esses interruptores são mais fáceis de operar, instalar e substituir.

Interruptor de dois polos

Um interruptor elétrico de dois polos controla dois aparelhos sem precisar instalar uma caixa separada. São como interruptores unipolares separados, operados mecanicamente pelo mesmo botão. Esses interruptores também são fáceis de operar, instalar e substituir.

Interruptor de três polos

Interruptores de três polos são usados para controlar as luzes com dois interruptores. Diferente do interruptor de polo único, eles não têm posição “liga/desliga”. São usados principalmente em escadarias e grandes salas e permitem que você controle uma luz ou aparelho de dois locais diferentes. Embora sua operação seja fácil, esses interruptores são mais complicados de instalar.

      PROCESSO DE FABRICAÇÃO

O processo de fabricação começa com as partes plásticas das tomadas e interruptores. As partes plásticas são produzidas em uma máquina injetora de plástico e no caso de interruptores e tomadas é usado o plástico ABS que deve ser antichama. O plástico ABS é derretido em uma temperatura específica para ser injetado nos moldes. Existem moldes para cada peça plástica. Os contatos metálicos e as montagens das peças são feitos em máquinas de montagem automática.

Na montagem do interruptor a primeira peça é a caixa de policarbonato que recebe os contatos metálicos. Durante o processo um braço mecânico injeta graxa para manter lubrificado o balanço dos interruptores. O balanço é a peça que faz o movimento da tecla do interruptor. Em todo o processo existem etapas de verificação. Os contatos elétricos são acomodados em uma caixa com poliamida.

   PLÁSTICO ABS

O plástico ABS é uma resina termoplástica derivada do petróleo. É formado pela copolimerização de três monômeros: acrilonitrila , butadieno e o estireno (produzido  a partir da desidrogenação do etilbenzeno – de 40% a 60%) sendo base de quase todos os materiais plásticos que usamos.

O ABS é muito usado na indústria por ser economicamente viável (preço relativamente baixo), leve e fácil de moldar. Detém propriedades específicas como boa resistência à impacto, à tração e à abrasão (desgaste por fricção; raspagem).

O plástico ABS apresenta certa resistência ao calor e às baixas temperaturas, podendo ser utilizado normalmente em temperaturas que variam de -20°C a 80°C. Além disso, também funciona como um isolante elétrico.

Com excelente aspecto visual, pode ser metalizado e altamente pigmentado (com cores vívidas e saturadas, que variam do transparente ao opaco), resultando em ótimo acabamento.

A moldação do plástico ABS pode ser processada por injeção ou extrusão, garantindo uma conexão entre as camadas consistentes e mínima deformação. Em temperatura ambiente, não traz riscos à saúde, pois nessa condição não ocorrem rupturas na estrutura do plástico.
